黄南二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果
<黄南>天正华意电气设备有限公司

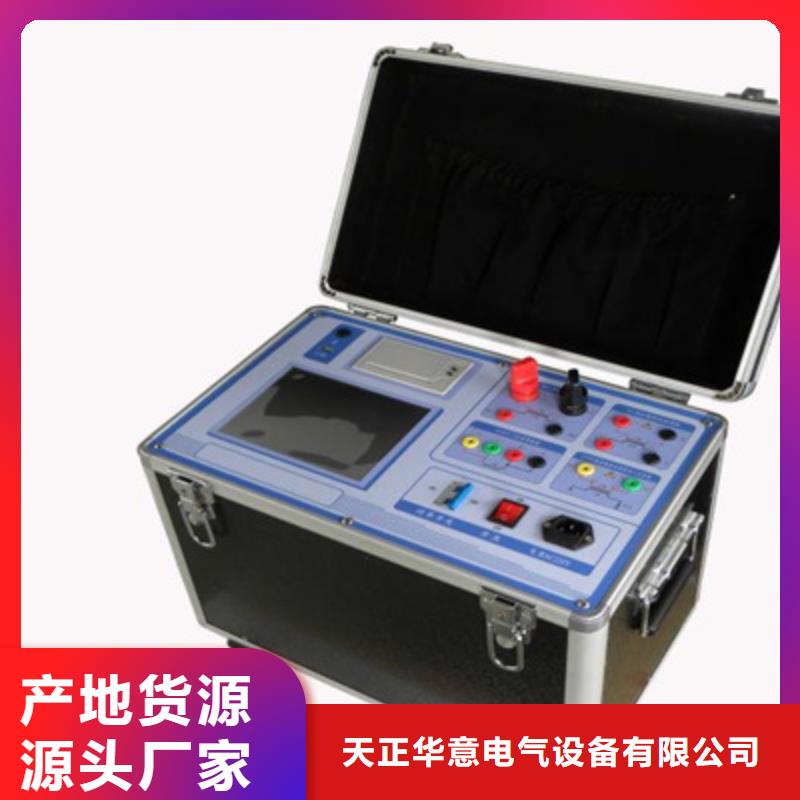

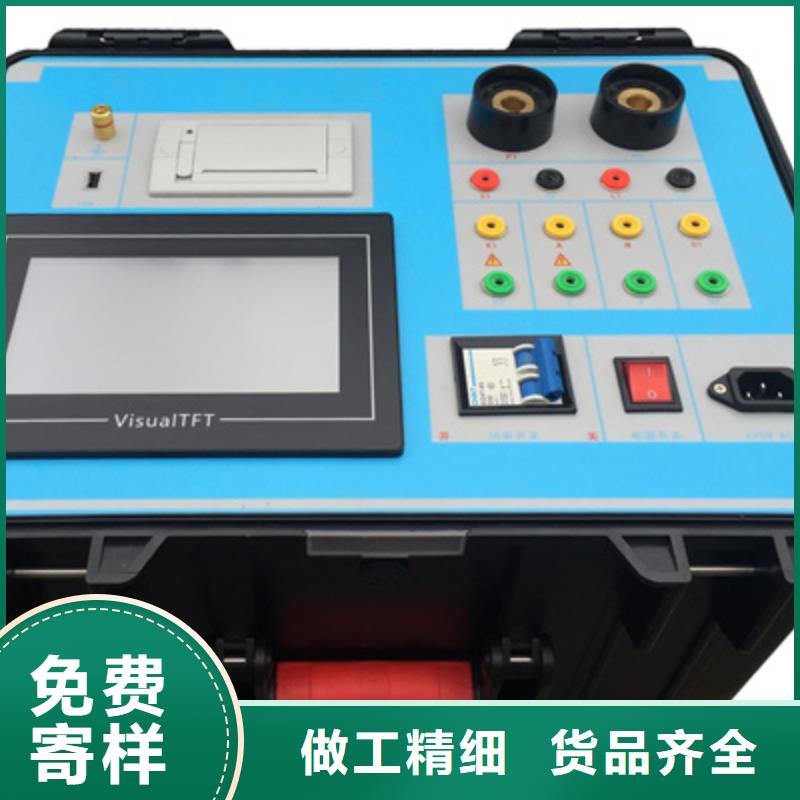

黄南二次压降负载测试仪结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器面板下方的左侧是液晶显示器，右侧是按键区；上方左侧为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia＋、Ia-、Ib＋、Ib-、Ic＋、Ic-（其中Ia＋、Ib＋、Ic＋为电流流入端，Ia-、Ib-、Ic-为电流流出端 ；钳形电流互感器接口（A相钳、B相钳、C相钳）；USB端口，向右为接地端子、光电及脉冲信号接口和232串行口（用于上传保存的数据至计算机）；右端为充电器接口（用于连接充电电源）和仪器工作开关；下方为打印机。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。
电流互感器现场检测装置2023已更新(今日/本地)
黄南二次压降负载测试仪操作方式一、旋转鼠标使用方法旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。主菜单 （见图2）主菜单共有“CT”、“PT”2种选项，可以使用旋转鼠标进行选择和设置。参数设置：编号：(0000～9999)、上述设置项将在打印和保存时为索引信息方便用户查询。图2 ，主界面，接线图三、CT负荷试验1、参数设置在CT测试主界面中，选择进入“负荷”试验界面（如图4），设置二次侧额定电流： 1A或5A。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存打印”及“返回”选项进行下一步操作。图4，CT负荷测试界面 ，PT负荷接线图四、PT负荷试验1、参数设置在PT测试主界面中，选择进入“负荷”试验界面（如图5），设定好额定二次电压值：100V、100/√3、100/3。2、试验测试仪的S1、S2为电压输出端，参照图3进行接线，将被测负荷（负载）接测试仪的S1、S2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存“打印”及“返回”选项进行下一步操作。五、数据查询在测试主界面中，选择进入“数据查询”试验界面（如图6），可以选择 “上页“下页返回”选项进行相应操作。图7为调出所保存的测试结果界面。 图6，数据查询界面 调出结果界面附录附录一、更换打印纸首先断开电源，按下打印机上的弹簧按钮，将打印机面板打开，取出卷轴，将新纸卷放进打印机，注意光面朝外（指甲轻划有黑色痕迹），抽出少许纸，按下面板。如果打印情况正常，但是纸上没有文字或曲线，说明纸装反了。售后服务承诺本产品一年保修，终身维护。
<黄南>天正华意电气设备有限公司
电流互感器现场检测装置2023已更新(今日/本地)
黄南二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果
黄南二次压降负载测试仪如设置基准量角度为330°，则在向量图显示时会将基准量的角度调整显示为330°其余各量会根据同基准量之间的相位角进行相应的调整，保证各输入量之间的相位关系。增加此功能是为方便电能计量使用部门在三相三线制时的测量。根据相电压与线电压之间的关系，如假定UA 为0°，则UAB 应为330°。假设UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向为:逆时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:顺时针零序位置为:三点，基准量角度为:0°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:三点，基准量角度为:330°时，矢量图如下图所示:角度正方向为:逆时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示: 角度正方向为:顺时针零序位置为:十二点，基准量角度为:0°时，矢量图如下图所示:十一、单路测量1、功能说明单路测量界面用大字体显示单路的电压，电流，相位，功率因数，功率，频率参数。大字体显示更清晰简洁，不同于三相伏安界面，本界面下的可以测量UAUBUC任一相的频率。界面如下图所示。2、操作说明数据保持功能保持功能使屏幕上的参数测量值，保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到矢量图界面按下F1键，仪表跳转到矢量图界面。切换通道按下F3键，实现A相/B相/C相 通道的切换。
电流互感器现场检测装置2023已更新(今日/本地)黄南二次压降负载测试仪历史记录界面操作：在主界面下，通过”键选择“历史记录”，按“ENTER”键进入该界面如下图所示:在本界面下，通过“键来选择当前记录和翻页。按下F1键，查看当前记录，当前记录分两屏显示，屏显示测试时环境参数，第二屏显示实际的测试结果。界面如下图所示。按下F2键，删除当前记录此时只是在内存中删除了记录，并没有在存储器中完成删除的操作，需要按下“MENU”才真正完成删除的操作。按下F3键，导出数据导出数据是将保存在内部存储器的历史记录，全部保存到SD卡里，以当前时间年月日小时命令的文件里，如当前时间是2016-05-28 09:20:30， 则此时导出文件的名为：.DAT文件。按下F4键，清空记录清空记录是指将保存到内部存储器的所有历史记录删除。它不会删除SD卡里的数据。七、系统设置界面操作：系统设置界面包括了当前时间的设置以及自动关背光时间的设置。通过“←”“→”键选择要更改的项目，然后通过“↑”，“↓”键来完成更改。界面如下图所示：按下F1键，恢复默认的关液晶背光时间按下F2键，保存当前设定的关背光时间按下F3键，保存当前设定的时间按下F4键，返回到主菜单八、二次负荷在线测试1、测量接线3线PT负荷测试接线在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上；用A、C(分别接到测量终端的I1，I3上)两把钳形电流互感器分别接到PT侧A、C相上，注意：相别一定要对应，否则测试结果不正确。接线图如下所示：4线PT负荷测试接线在PT侧进行测试 ，PT侧A、B、C、N相电压线分别接到测量终端的U1，U2，U3，UN端子上；用三把钳形电流互感器分别卡到PT侧各相上
<黄南>天正华意电气设备有限公司
黄南二次压降负载测试仪状态图标指示下图界面中上部共有两种状态图标，分别表示SD卡状态，以及电池电量状态。时间指示：图2中界面右上部为时间显示区域，表示当前的时间。功能键提示图2界面的底部是功能键提示区域，指示代表F1，F2，F3，F4这四个按键的功能，如果某个按键对应的区域为空，则表示，该按键在本界面不起作用。如本界面下，F1键表示返回主界面，F2键表示页面停止刷新，F3键表示当前处在基波幅值测量状态，F4键表示进入矢量图界面。显示操作区域上图界面的中部为显示操作区域，在该区域显示测量结果，更改参数设置等操作。状态图标说明SD卡状态说明：表示未检测到SD卡，表示检测到SD卡。 电池电量状态说明：，，，，分别表示电池电量由低到高。如果当前处在充电状态，则快速依次显示，，，。7、按键使用说明仪表共有11个按键，分别为F1，F2，F3，F4四个功能键， MENU键，ENTER键和↑，↓，←，→四个方向键，键电源开关键。下面分别说明：F1，F2，F3，F4功能键：四个功能键的定义在每个界面下可能不一样，具体的定义在液晶屏对应的区域有文字提示。MENU键：该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态，触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。ENTER键：该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。↑，↓，←，→方向键：分别为上/下/左/右四个方向键，这些键用来改变选项，参数设置值和翻页等，这些键的使用请参考各功能使用说明中具体说明。键电源开关键：该键为仪表电源控制键。在关机状态下，用户长按大约3秒钟，仪表会上电开机。在开机状态下，用户长按该键大约3秒钟，仪表会断电关机。
黄南二次压降负载测试仪屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定，上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。具体的接线方式判定结果分析表见附件。
