黄南变压器变比测试仪注意事项6.1 变比测试6.1.1 对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。如果上述参数输入正确，则测试各个分接位时都可以自动计算出该分接位的变比误差值以及该分接位的具体位置，不必再做数据改动。6.1.2 有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。6.1.3 本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。6.1.4 三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y－d接线的匝比值等于变比值除以，D－y接线的匝比值等于变比值乘以。6.2直阻测试6.2.1在无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。6.2.2在测试过程中或放电过程中不允许拆除测试线和切断AC220V电源。6.2.3在高压端子测试过程中，变压器中压和低压端必须开路。7 售后服务7.1 本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。7.2 自购机之日起，凭保修单保修两年，终身维护。在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。7.3 属下列情况之一者不予保修：7.3.1 用户对产品有自行拆卸或对产品工艺结构有人为改变。7.3.2 因用户保管或使用不当造成产品的严重损坏。7.3.3 属于用户其它原因造成的损坏。

黄南变压器变比测试仪 测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【?】键进入图九的接线提示屏，按照图示接线。图九、单相变压器测试接线提示屏接线完成后按【?】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：单相高压侧电压，单相低压侧电压，实测相角，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。图十、单相变压器测试接线结果屏6．Z型变测试（注：此界面平时不用，做Z型变用三相变压比界面）进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【?】键进入如图十一所示的接线图屏，按照图示要求接线完成后按【?】键，仪器开始 “Z型变压器”自动测试，测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。图十一、Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图十二所示屏幕左侧包括：高压侧三相的电压，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。

黄南变压器变比测试仪接线完成后按【?】键开始自动进行测试，测试自动计数进行到57次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）方向重合。测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【?】键进入如图七所示的接线提示屏，操作人员须按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【?】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。测试完毕后结果显示在液晶屏上，图八中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。

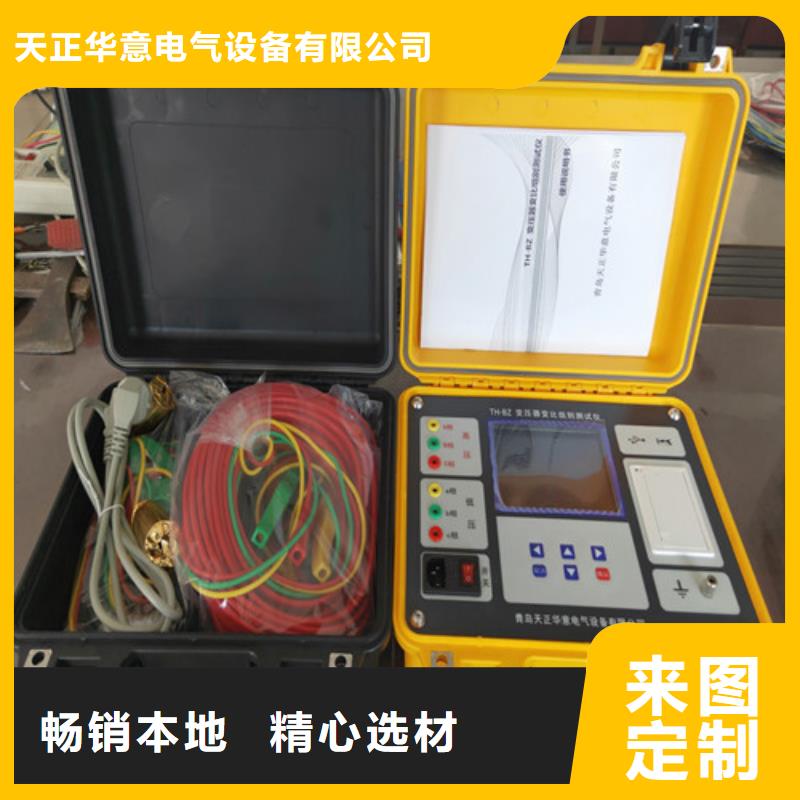

黄南变压器变比测试仪目前变压器直流电阻测试及变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪及变压器变比组别测试仪，但上述两种仪器生产厂家较多，且功能操作及配线都不相同，而且每次试验时都需要携带两种仪器，由于两种仪器的功能不同，还需要进行两次测试准备工作及两次接线拆线，这样一来导致工作效率大大降低。变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相直阻测试、三相变比测试，测试速度快，准确度高。2 性能特点 2.1 直阻变比测试功能：同时具有直阻测试和变比组别测试功能，一次接线，完成两种测试，简单方便。2.2 变比测试：具有全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。2.3 变比测试：三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。2.4 变比测试：具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。2.5 变比测试：CT变比极性测试功能。2.6 变比测试：单相测试时具有角差测试功能。2.7 变比测试：分接档位可测试到197档。2.8 变比测试：测试量程宽，可达10000。 2.9 变比测试：高低压反接保护功能。2.10 变比测试：输出短路保护功能。2.11直阻测试：对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。2.12直阻测试：对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。2.13直阻测试：具有反电动势保护、断线保护、断电保护等多种保护功能。2.14直阻测试：测量范围宽，精度高。2.15不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据600条（直阻测试300条、变比测试300条），并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.16 热敏打印机打印功能，快速、无声。2.17体积小、重量轻，方便携带使用。

黄南变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
